Columnas
Fabricamos columnas y aparatos similares a columnas para procesos de separación industrial. Las grandes alturas de construcción se fabrican con una alineación definida y un control de medidas documentado. Se pueden tener en cuenta tanto los elementos internos como la estructura de acero, así como una segmentación adecuada para el transporte.

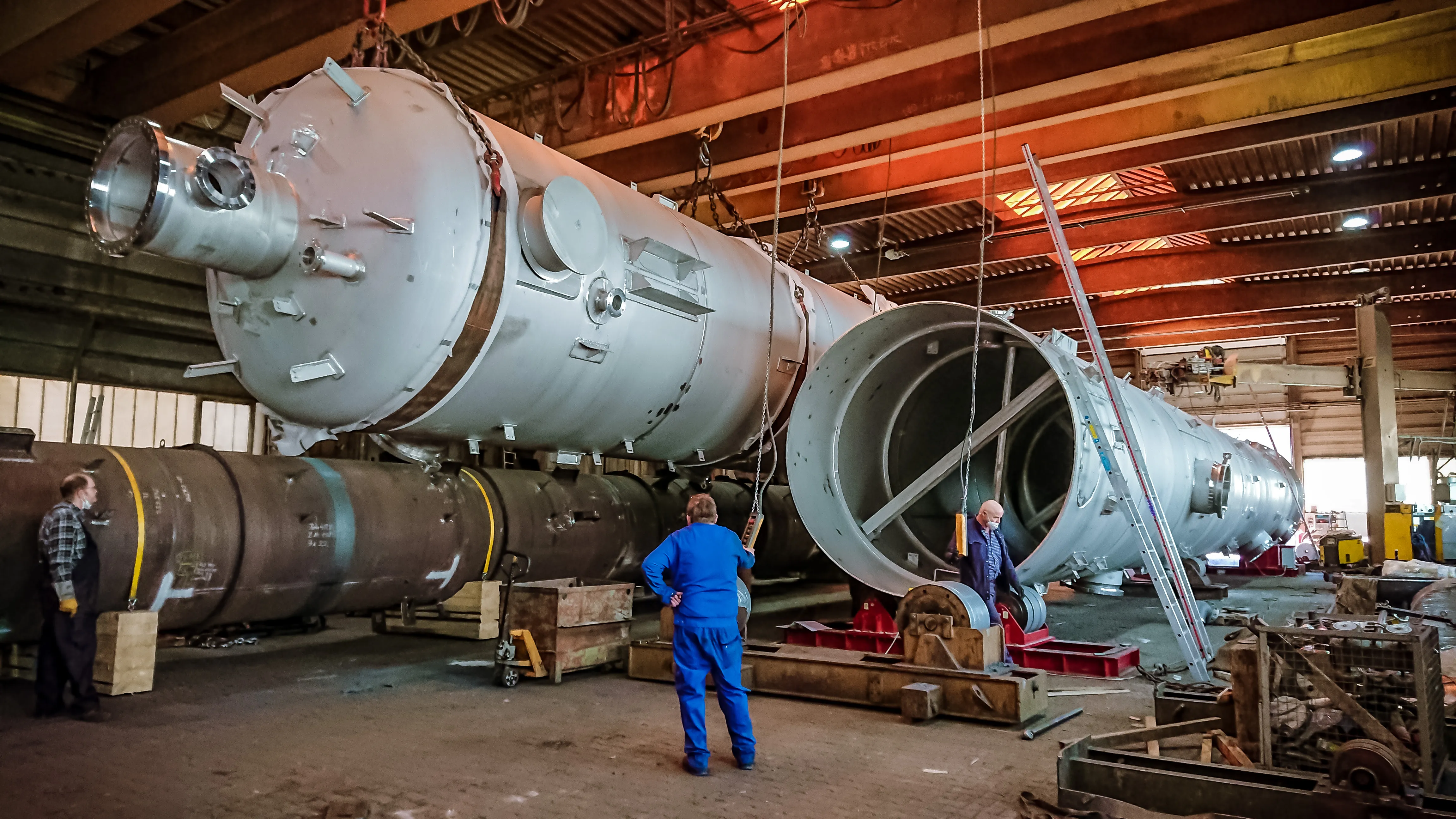

Alineación y control de dimensiones en toda la columna
En el caso de grandes alturas de construcción, la alineación de los segmentos es decisiva para el montaje y el funcionamiento. Controlamos la alineación durante la fabricación y documentamos la medición final en 3D. Las cargas del viento y sísmicas se tienen en cuenta en el cálculo estático cuando es necesario.
Columnas de hasta 5 m de diámetro y 50 m de longitud

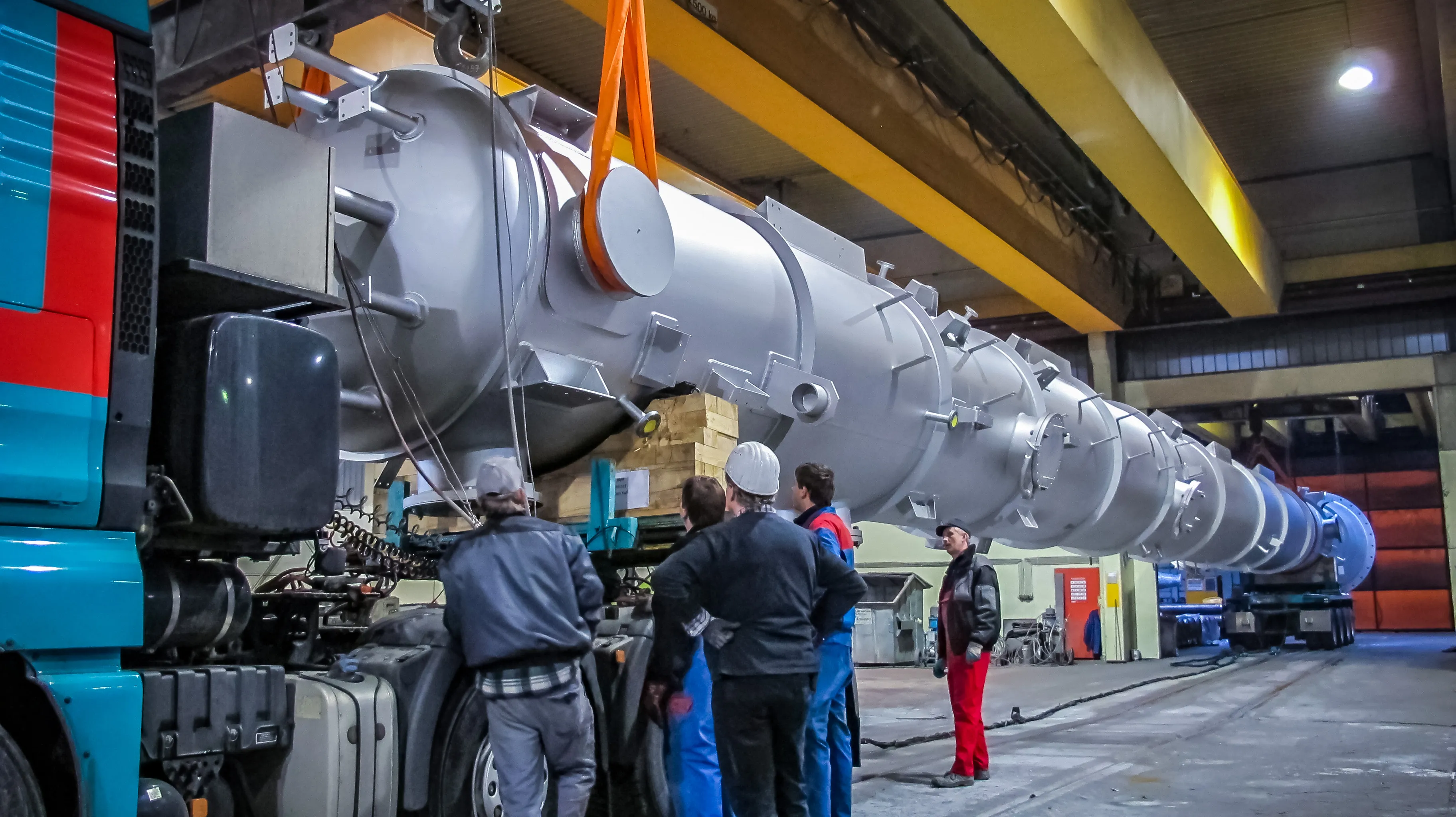

Fabricamos tanto aparatos compactos como grandes columnas segmentadas para facilitar su transporte, según las especificaciones del cliente. La trazabilidad de los materiales, el control dimensional y los ensayos acordados se documentan a lo largo de todo el encargo.
Dimensiones de hasta 5 m de diámetro y 150 t
Las columnas pueden fabricarse con un diámetro de hasta 5 m y longitudes en una sola pieza de hasta 50 m. Son posibles pesos unitarios de hasta 150 t y espesores de pared de hasta 100 mm. Para facilitar el transporte y el montaje, la fabricación puede dividirse en varios segmentos. Estudiamos las dimensiones diferentes y los materiales especiales en función de cada proyecto concreto.
Equipamientos y servicios adicionales
Fabricamos componentes internos para columnas, como platos, soportes de relleno y distribuidores de líquido, según el diseño específico de cada proyecto. Los separadores de gotas, los desempañadores y otros componentes de soporte pueden montarse en fábrica. Las plataformas, las escaleras y los soportes para tuberías se incluyen en el suministro si así se solicita. El recubrimiento, la protección contra incendios, el aislamiento, así como el secado y la conservación, se llevan a cabo de acuerdo con la aplicación concreta.

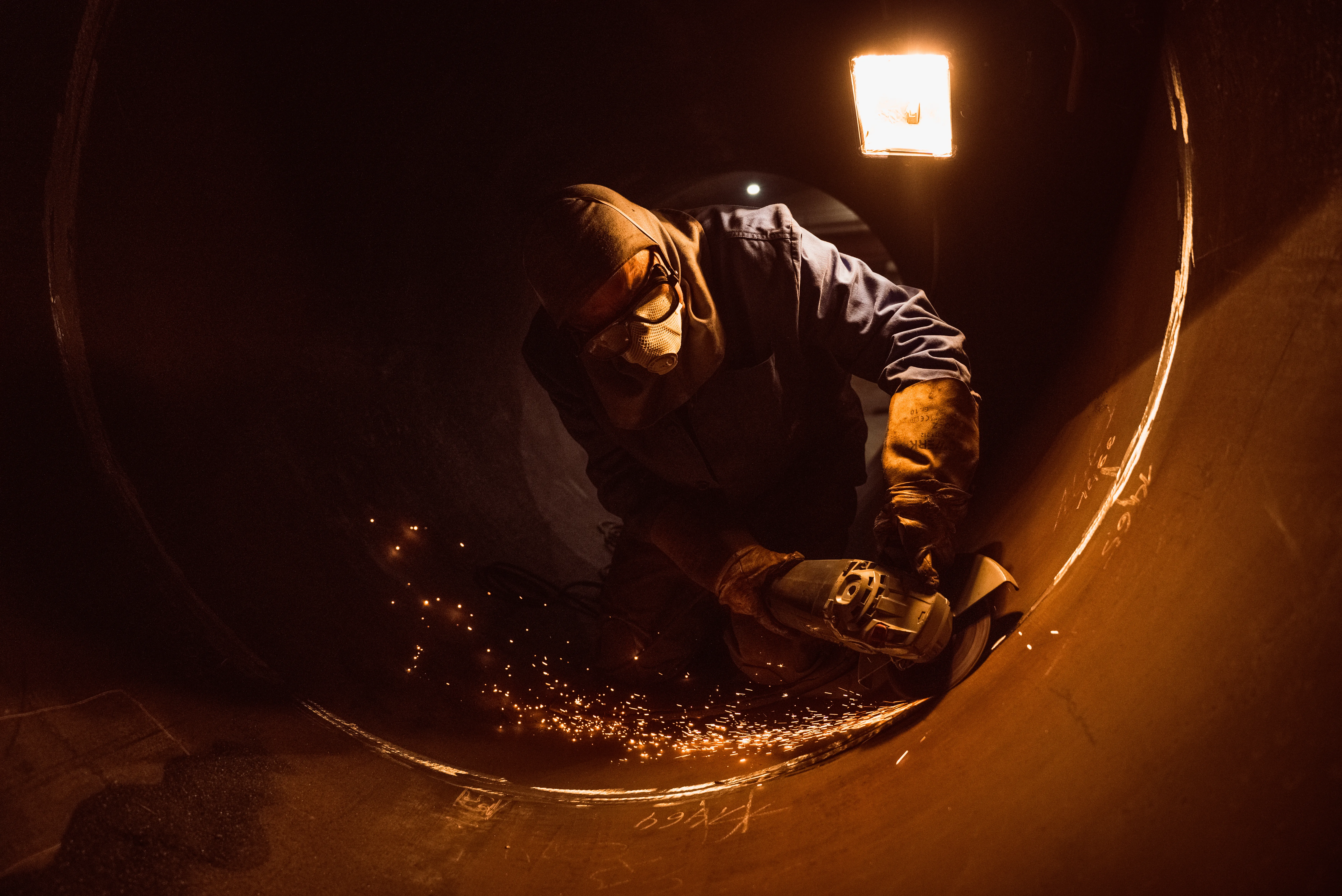

Aseguramiento de la calidad interno
Nuestro equipo de control de calidad supervisa la fabricación en nuestras propias instalaciones. Los procedimientos de ensayo previstos y el levantamiento en 3D se definen específicamente para cada proyecto. Nuestro equipo de documentación recopila los certificados de material, los registros de fabricación y los resultados de los ensayos en una documentación del proyecto que permite su trazabilidad.
Diseño mecánico de la columna
Realizamos cálculos según las normas AD 2000 y EN 13445 con Sant’Ambrogio NextGen 2025; las verificaciones ASME se llevan a cabo con Compress 2025. Las cargas eólicas y sísmicas se tienen en cuenta como parte del caso de carga determinante. Para verificaciones complejas utilizamos ANSYS Mechanical. El diseño se realiza en PTC Creo.
Póngase en contacto con nuestro equipo de proyectos
Envíenos los datos del proceso y los planos disponibles de su columna. A través del formulario de contacto, su consulta llegará directamente a nuestro equipo de proyectos. Nos pondremos en contacto con usted lo antes posible.
Materiales adecuados para el proceso de separación
Aceros al carbono: P265GH, P355GH, P355NH, P355NL1, 16Mo3, 13CrMo4-5, 10CrMo9-10, 15NiCuMoNb5-6-4, SA-516 Gr. 60/70, SA-350 LF2 y SA-387 Gr. 11.
Aceros inoxidables: 1.4301, 1.4541, 1.4571, 1.4539, así como las correspondientes calidades SA-240.
Aceros dúplex: 1.4462 y SA-240 318LN. Comprobamos las versiones revestidas para medios corrosivos.
Certificados y homologaciones
Preguntas técnicas sobre su columna
Si tiene alguna pregunta sobre el diseño, los componentes internos o la planificación del transporte, póngase en contacto directamente con nuestro equipo de proyectos. Aclararemos con usted los datos necesarios.
Kai Jaspert
Leiter Vertrieb
Información importante sobre nuestras columnas
Aquí respondemos a preguntas técnicas sobre la fabricación, los componentes internos y la logística de las columnas.
¿Qué incluye el alcance de suministro de WOLF en la fabricación de columnas? + − En la fabricación de columnas fabricamos la envolvente de la columna sometida a presión y, si lo desea, los internos de columna, como platos, soportes de relleno, distribuidores de líquido y demisters. Pueden añadirse plataformas, escaleras, soportes de tuberías, recubrimiento y aislamiento. Son posibles columnas de hasta 5 m de diámetro y 50 m de longitud. Las columnas especialmente largas y pesadas las fabricamos en nuestra planta de Herdorf.
En la fabricación de columnas fabricamos la envolvente de la columna sometida a presión y, si lo desea, los internos de columna, como platos, soportes de relleno, distribuidores de líquido y demisters. Pueden añadirse plataformas, escaleras, soportes de tuberías, recubrimiento y aislamiento. Son posibles columnas de hasta 5 m de diámetro y 50 m de longitud. Las columnas especialmente largas y pesadas las fabricamos en nuestra planta de Herdorf.
¿Quién se encarga del diseño de proceso de una columna? + − El diseño de proceso, con diámetro, altura, número de etapas e internos, lo aporta normalmente la ingeniería de la planta o el licenciante del proceso. Nosotros nos encargamos del diseño mecánico según AD 2000, EN 13445 o ASME, incluidas las cargas de viento y sísmicas, así como del diseño constructivo y la fabricación. Los internos los fabricamos según las especificaciones del diseño de proceso.
El diseño de proceso, con diámetro, altura, número de etapas e internos, lo aporta normalmente la ingeniería de la planta o el licenciante del proceso. Nosotros nos encargamos del diseño mecánico según AD 2000, EN 13445 o ASME, incluidas las cargas de viento y sísmicas, así como del diseño constructivo y la fabricación. Los internos los fabricamos según las especificaciones del diseño de proceso.
¿Cuál es la diferencia entre destilación y rectificación? + − En la destilación simple, una mezcla se evapora y se condensa una sola vez. La rectificación repite este proceso en una columna en muchas etapas en contracorriente, devolviendo una parte del condensado como reflujo. De este modo alcanza una pureza claramente mayor y separa también sustancias con puntos de ebullición muy próximos.
En la destilación simple, una mezcla se evapora y se condensa una sola vez. La rectificación repite este proceso en una columna en muchas etapas en contracorriente, devolviendo una parte del condensado como reflujo. De este modo alcanza una pureza claramente mayor y separa también sustancias con puntos de ebullición muy próximos.
¿Qué es una columna? + − Una columna es un aparato vertical de ingeniería de procesos en el que se separan térmicamente mezclas de sustancias. En su interior, los platos, los rellenos aleatorios o los rellenos estructurados hacen que una fase de gas o de vapor ascendente y un líquido descendente entren en estrecho contacto. Las columnas se utilizan para la rectificación, la destilación, la absorción y el stripping, por ejemplo en la química, la petroquímica y el tratamiento de gases.
Una columna es un aparato vertical de ingeniería de procesos en el que se separan térmicamente mezclas de sustancias. En su interior, los platos, los rellenos aleatorios o los rellenos estructurados hacen que una fase de gas o de vapor ascendente y un líquido descendente entren en estrecho contacto. Las columnas se utilizan para la rectificación, la destilación, la absorción y el stripping, por ejemplo en la química, la petroquímica y el tratamiento de gases.
