Intercambiador de calor
WOLF fabrica intercambiadores de calor de haz tubular según los planos del cliente y los datos de proceso específicos del proyecto. En el diseño se tienen en cuenta el fluido, la presión de servicio y la evolución de la temperatura. Si el cliente lo desea, también nos encargamos del cálculo térmico.
En el diseño se tienen en cuenta las cargas térmicas y las diferencias de presión.
El lado de los tubos y el lado de la carcasa de un intercambiador de calor pueden estar sometidos a diferentes presiones y temperaturas. Adaptamos el material, la placa tubular y las superficies de sellado a los datos del proceso. En el diseño mecánico se tienen en cuenta los ciclos de carga y las dilataciones térmicas, y se verifican de acuerdo con la normativa acordada.
¿Qué es un intercambiador de calor de haz tubular?

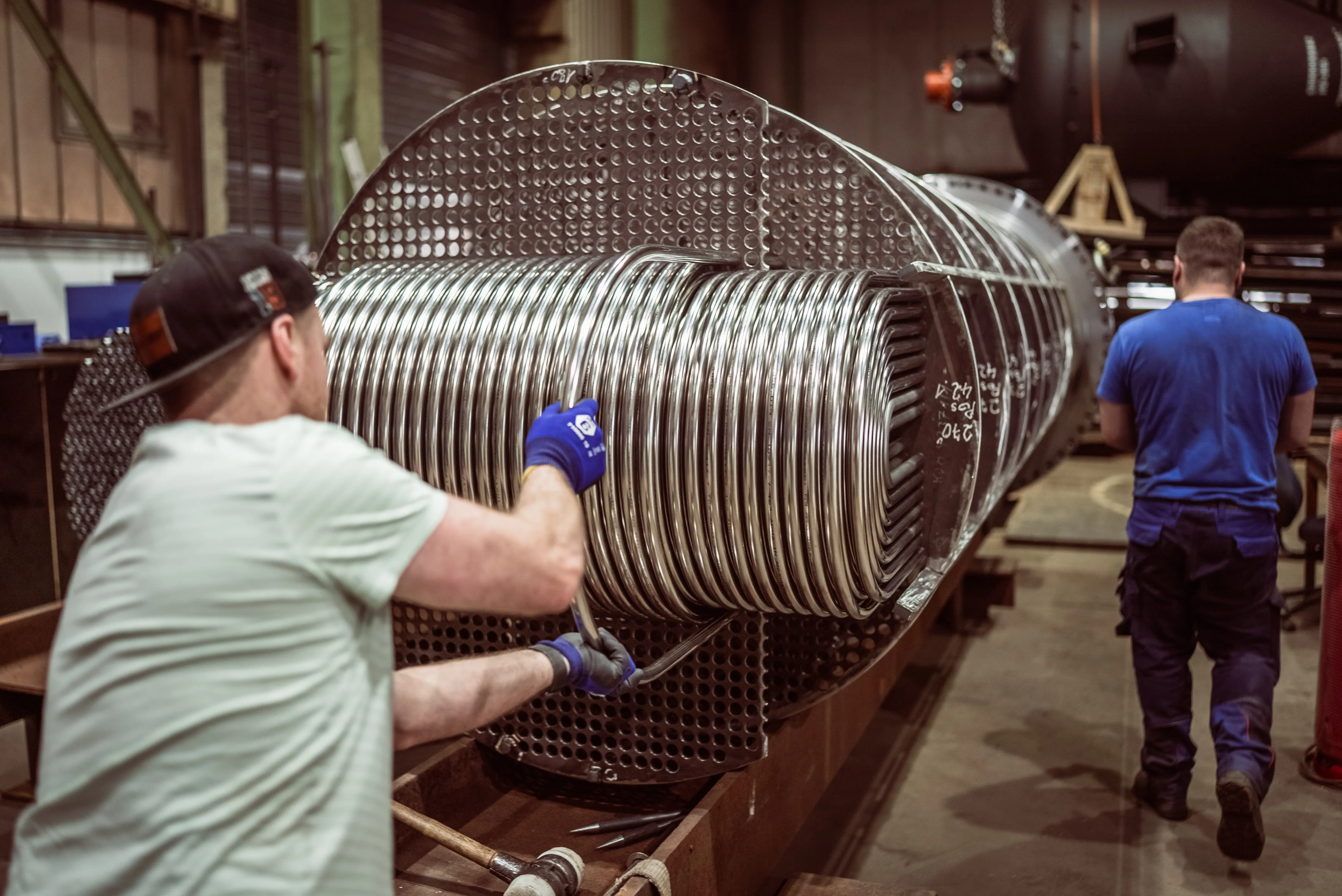

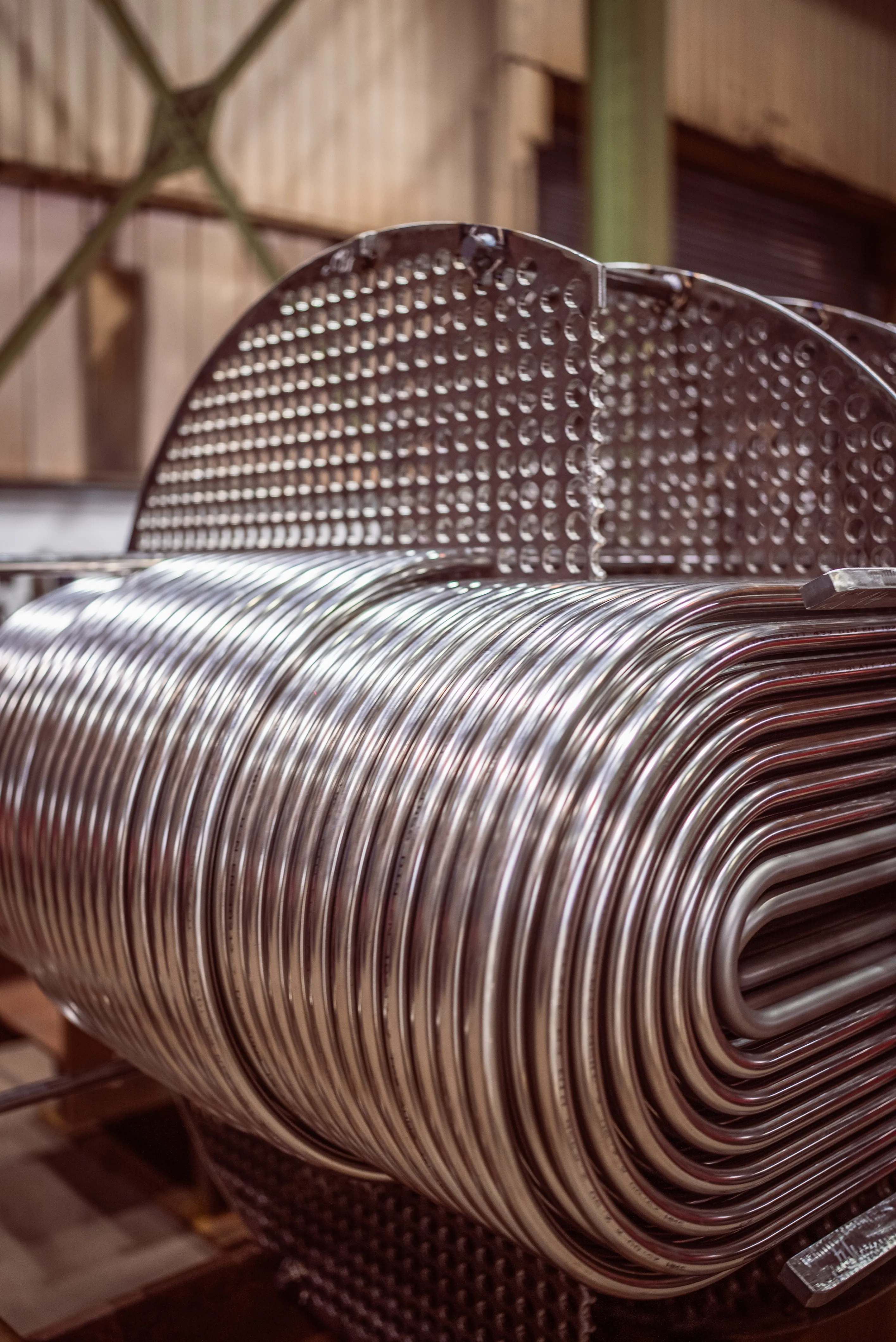

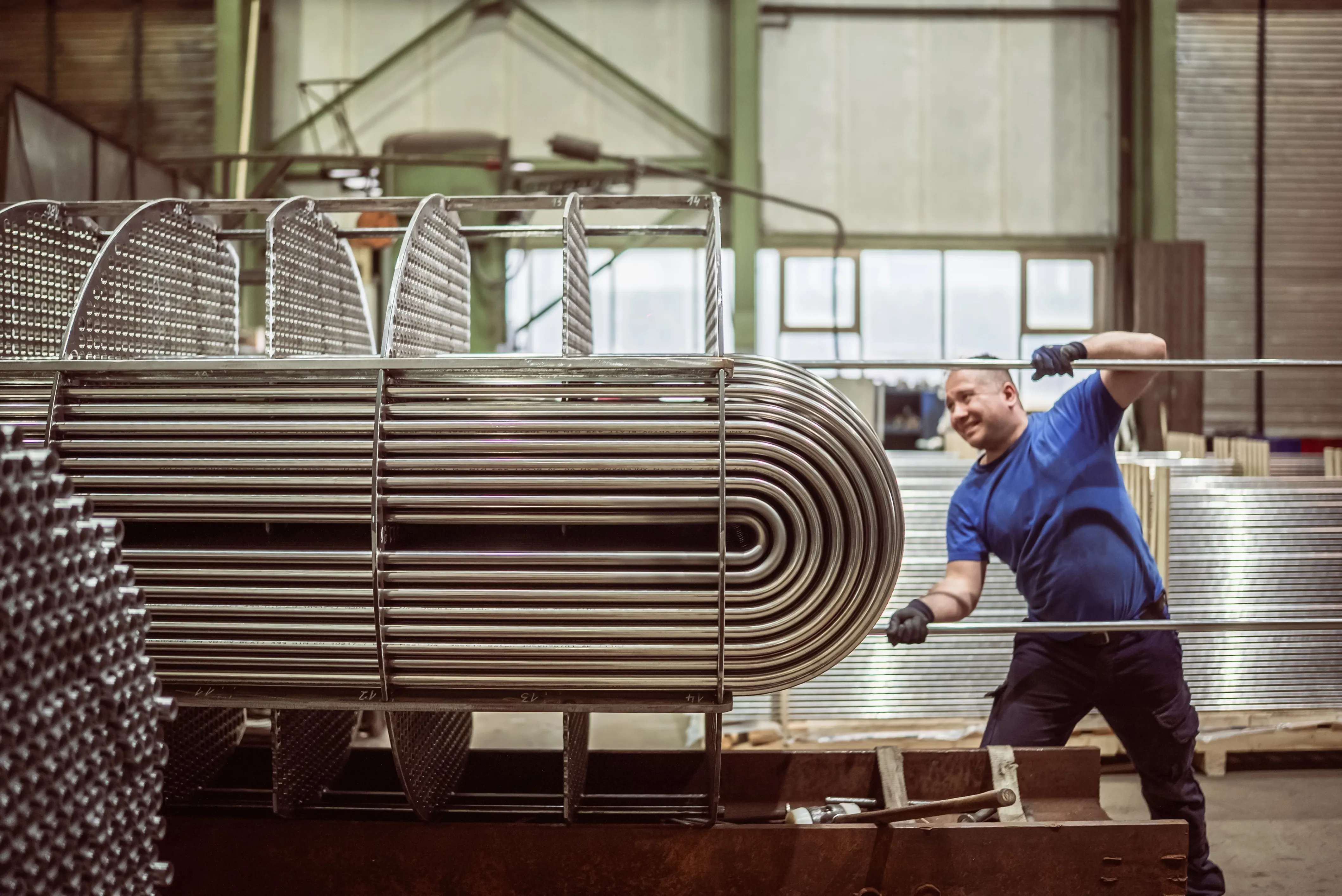

Un intercambiador de calor de haz tubular transfiere calor entre dos fluidos sin que se mezclen. Un fluido circula por los tubos del haz y el otro fluye alrededor de los tubos dentro de la carcasa. Los tubos están fijados en placas tubulares; los deflectores conducen el fluido del lado de la carcasa transversalmente a través del haz. Los cabezales situados en los extremos distribuyen el fluido del lado de los tubos y pueden formar varios pasos de tubos.
Este tipo de construcción es adecuado para presiones y temperaturas elevadas, grandes potencias y muchos fluidos de la industria de procesos. Las tareas típicas son enfriar, calentar, condensar y evaporar, así como el precalentamiento del agua de alimentación.
Intercambiadores de calor de haz tubular según datos de proceso
Fabricamos aparatos individuales compactos y grandes construcciones en haz según las especificaciones del cliente. El material y el espesor de la pared se determinan en función del medio, así como de las cargas mecánicas y térmicas.
Dimensiones de hasta 4 m de diámetro y 150 t
Los intercambiadores de calor pueden fabricarse con un diámetro de hasta 4 m y con longitudes de una sola pieza de hasta 20 m. Son posibles pesos unitarios de hasta 150 t y espesores de pared de hasta 100 mm. Para facilitar el transporte y el montaje, la fabricación puede dividirse en varias piezas. Estudiamos las dimensiones diferentes y los materiales especiales en función de cada proyecto concreto.
Posibles servicios adicionales
Tuberías y chapado por soldadura; recubrimiento interior (p. ej., recubrimiento al horno o recubrimiento plástico apto para uso alimentario); recubrimiento exterior (p. ej., recubrimiento TSA o CUI); revestimientos ignífugos (p. ej., Chartek o Firetex); aislamiento térmico, frigorífico, de protección contra contactos accidentales e ignífugo; secado y conservación
Aseguramiento de la calidad interno
Nuestro equipo de control de calidad supervisa la fabricación en nuestras propias instalaciones. Los procedimientos de ensayo previstos y el levantamiento en 3D se definen específicamente para cada proyecto. Nuestro equipo de documentación recopila los certificados de material, los registros de fabricación y los resultados de los ensayos en una documentación del proyecto que permite su seguimiento.
Diseño térmico y mecánico
El diseño de ingeniería de procesos lo realizamos con Lauterbach Verfahrenstechnik, versión 11. Los cálculos mecánicos según AD 2000 y EN 13445 se llevan a cabo con Sant’Ambrogio NextGen 2025; las verificaciones según ASME las realizamos con Compress 2025. Para los análisis detallados utilizamos ANSYS Mechanical y Fluent 2025 R1. El diseño se realiza en PTC Creo.
Póngase en contacto con nuestro equipo de proyectos
Envíenos los datos del proceso y los planos disponibles de su intercambiador de calor. A través del formulario de contacto, su consulta llegará directamente a nuestro equipo de proyectos. Nos pondremos en contacto con usted lo antes posible.
Materiales adecuados para el medio y la temperatura
Aceros al carbono: P265GH, P355GH, P355NH, P355NL1, 16Mo3, 13CrMo4-5, 10CrMo9-10, 15NiCuMoNb5-6-4, SA-516 Gr. 60/70, SA-350 LF2 y SA-387 Gr. 11.
Aceros inoxidables: 1.4301, 1.4541, 1.4571, 1.4539, así como las correspondientes calidades SA-240.
Aceros dúplex: 1.4462 y SA-240 318LN. Comprobamos las versiones revestidas para medios corrosivos.
Certificados y homologaciones
Preguntas técnicas sobre su intercambiador de calor
Si tiene alguna pregunta sobre el diseño, el tipo de construcción o el mantenimiento, póngase en contacto directamente con nuestro equipo de proyectos. Aclararemos con usted los datos de proceso necesarios.
Kai Jaspert
Leiter Vertrieb
Preguntas sobre nuestros intercambiadores de calor
Aquí respondemos a preguntas técnicas sobre tipos de construcción, diseño y mantenimiento de intercambiadores de calor de haz tubular.
¿Es lo mismo un intercambiador de carcasa y tubos que un intercambiador de haz tubular? + − Sí. «Intercambiador de carcasa y tubos» e «intercambiador de haz tubular» son dos denominaciones habituales: la primera alude a la carcasa y los tubos, la segunda al haz de tubos. Ambas designan el mismo aparato: un haz de tubos dentro de una carcasa separa los dos fluidos y el calor se transmite a través de la pared de los tubos. WOLF fabrica intercambiadores de calor de haz tubular con placas tubulares fijas, así como en ejecución de tubos en U, cabezal flotante, horquilla (hairpin), doble tubo y de seguridad, de hasta 4 m de diámetro.
Sí. «Intercambiador de carcasa y tubos» e «intercambiador de haz tubular» son dos denominaciones habituales: la primera alude a la carcasa y los tubos, la segunda al haz de tubos. Ambas designan el mismo aparato: un haz de tubos dentro de una carcasa separa los dos fluidos y el calor se transmite a través de la pared de los tubos. WOLF fabrica intercambiadores de calor de haz tubular con placas tubulares fijas, así como en ejecución de tubos en U, cabezal flotante, horquilla (hairpin), doble tubo y de seguridad, de hasta 4 m de diámetro.
¿Fabrican haces de tubos de recambio para intercambiadores de calor existentes? + − Sí, también para equipos de otros fabricantes; forma parte de nuestro negocio habitual. Fabricamos haces de tubos de recambio, carcasas de recambio y cabezales de recambio. La base es el plano existente o un levantamiento de medidas del aparato existente. Tras la fabricación se realizan los ensayos acordados y la documentación.
Sí, también para equipos de otros fabricantes; forma parte de nuestro negocio habitual. Fabricamos haces de tubos de recambio, carcasas de recambio y cabezales de recambio. La base es el plano existente o un levantamiento de medidas del aparato existente. Tras la fabricación se realizan los ensayos acordados y la documentación.
¿Qué tamaño puede tener un intercambiador de calor de haz tubular fabricado por WOLF? + − Fabricamos intercambiadores de calor de hasta 4 m de diámetro y con longitudes de una sola pieza de hasta 20 m. Son posibles pesos unitarios de hasta 150 t y espesores de pared de hasta 100 mm. Para el transporte y el montaje, el aparato puede fabricarse en varias piezas.
Fabricamos intercambiadores de calor de hasta 4 m de diámetro y con longitudes de una sola pieza de hasta 20 m. Son posibles pesos unitarios de hasta 150 t y espesores de pared de hasta 100 mm. Para el transporte y el montaje, el aparato puede fabricarse en varias piezas.
¿Qué datos necesitan para una oferta de un intercambiador de calor de haz tubular? + − Necesitamos los fluidos del lado de los tubos y del lado de la carcasa, los caudales másicos, las temperaturas de entrada y salida, las presiones de servicio y de diseño, las pérdidas de carga admisibles, así como la normativa y el lugar de instalación. Si dispone de un plano o una hoja de datos, puede enviárnoslos. Si lo desea, realizamos el diseño térmico en nuestra propia empresa.
Necesitamos los fluidos del lado de los tubos y del lado de la carcasa, los caudales másicos, las temperaturas de entrada y salida, las presiones de servicio y de diseño, las pérdidas de carga admisibles, así como la normativa y el lugar de instalación. Si dispone de un plano o una hoja de datos, puede enviárnoslos. Si lo desea, realizamos el diseño térmico en nuestra propia empresa.
